众城卓越带你了解:风力发电机的工作原理及其结构组成
作者:每日风电 2021/09/18 浏览:10886 技术

随着全球“石化能源”越来越缺乏,对环境的污染不断加剧,由些导致的气候变化是人类面临的全球性问题,随着各国二氧化碳排放,温室气体猛增,对生命系统形成威胁。在这样的背景下,世界各国以全球协约的方式减排温室气体。我国作为能源使用大国更是体现了大国担当的格局,在向全世界郑重宣布“碳中和”,“碳达峰”的目标下,作为新能源中的风力发电迎来了它的高光时刻。



现在,普通的老百姓都知道那不断转动着大大叶片的风车其实就是风力发电机,但是我们了解它的内部构造吗?



风力发电机是将风能转换为机械功,机械功带动转子旋转,最终输出交流电的电力设备。风力发电机一般有风轮、发电机(包括装置)、调向器(尾翼)、塔架、限速安全机构和储能装置等构件组成。



风力发电机的工作原理比较简单,风轮在风力的作用下旋转,它把风的动能转变为风轮轴的机械能,发电机在风轮轴的带动下旋转发电。广义地说,风能也是太阳能,所以也可以说风力发电机,是一种以太阳为热源,以大气为工作介质的热能利用发电机。



风力发电机结构:





机舱:机舱包容着风力发电机的关键设备,包括齿轮箱、发电机。维护人员可以通过风力发电机塔进入机舱。机舱左端是风力发电机转子,即转子叶片及轴。



转子叶片:捉获风,并将风力传送到转子轴心。现代600千瓦风力发电机上,每个转子叶片的测量长度大约为20米,而且被设计得很象飞机的机翼。



轴心:转子轴心附着在风力发电机的低速轴上。



低速轴:风力发电机的低速轴将转子轴心与齿轮箱连接在一起。在现代600千瓦风力发电机上,转子转速相当慢,大约为19至30转每分钟。轴中有用于液压系统的导管,来激发空气动力闸的运行。



齿轮箱:齿轮箱左边是低速轴,它可以将高速轴的转速提高至低速轴的50倍。



高速轴及其机械闸:高速轴以1500转每分钟运转,并驱动发电机。它装备有紧急机械闸,用于空气动力闸失效时,或风力发电机被维修时。

发电机:通常被称为感应电机或异步发电机。在现代风力发电机上,最大电力输出通常为500至1500千瓦。



偏航装置:借助电动机转动机舱,以使转子正对着风。偏航装置由电子控制器操作,电子控制器可以通过风向标来感觉风向。通常,在风改变其方向时,风力发电机一次只会偏转几度。



电子控制器:包含一台不断监控风力发电机状态的计算机,并控制偏航装置。为防止任何故障(即齿轮箱或发电机的过热),该控制器可以自动停止风力发电机的转动,并通过电话调制解调器来呼叫风力发电机操作员。



液压系统:用于重置风力发电机的空气动力闸。



冷却元件:包含一个风扇,用于冷却发电机。此外,它包含一个油冷却元件,用于冷却齿轮箱内的油。一些风力发电机具有水冷发电机。



塔:风力发电机塔载有机舱及转子。通常高的塔具有优势,因为离地面越高,风速越大。现代600千瓦风汽轮机的塔高为40至60米。它可以为管状的塔,也可以是格子状的塔。管状的塔对于维修人员更为安全,因为他们可以通过内部的梯子到达塔顶。格状的塔的优点在于它比较便宜。



风速计及风向标:用于测量风速及风向



尾舵:常见于水平轴上风向的小型风力发电机(一般在10KW及以下)。位于回转体后方,与回转体相连。主要作用一为调节风机转向,使风机正对风向。作用二是在大风风况的情况下使风力机机头偏离风向,以达到降低转速,保护风机的作用。



发电机类型



根据定桨矩失速型风机和变速恒频变桨矩风机的特点,国内目前装机的电机一般分为二类:



1、异步型



(1)笼型异步发电机;功率为600/125kW 750kW 800kW 12500kW



定子向电网输送不同功率的50Hz交流电;



(2)绕线式双馈异步发电机;功率为1500kW



定子向电网输送50Hz交流电,转子由变频器控制,向电网间接输送 有功或无功功率。



2、同步型



(1)永磁同步发电机;功率为750kW 1200kW 1500kW 由永磁体产生磁场,定子输出经全功率整流逆变后向电网输送50Hz交流电



(2)电励磁同步发电机;由外接到转子上的直流电流产生磁场,定子输出经全功率整流逆变后向电网输送50Hz交流电



根据叶片形式的不同,现有风力发电机分为以下两类:



1、水平轴风力发电机



世界上目前利用最多的形式,功率最大5MW左右。



2、垂直轴风力发电机

21世纪初由中国、日本、欧洲几乎同时发明的一种新型风力发电机,有别于最早的垂直轴风力发电机(达里厄型),效率高于水平轴风力发电机,无噪音和转向机构,维护简单。已成为欧美市场中小型风力发电机的首选。目前功率可达到1千瓦到50千瓦之间。

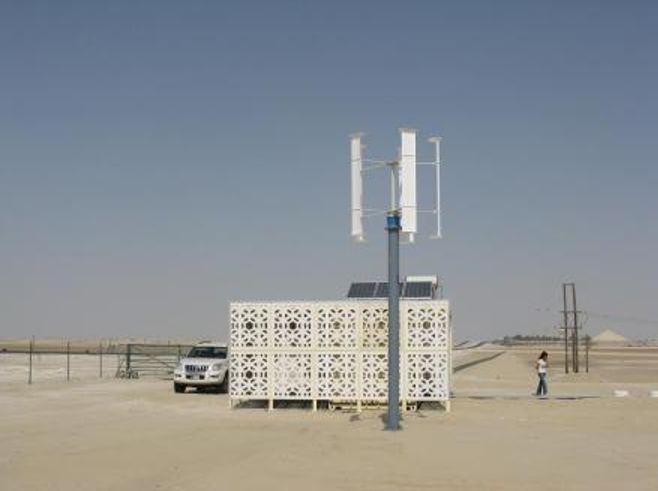

1kw 垂直轴风力发电机



来源:众城卓越






本文由中国风电新闻网编辑整理,转载请注明出处。
